LG高層建筑給水泵

作者：發布時間：2019-04-08 瀏覽次數：3007

一、產品概述

LG系列高層建筑給水泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪聲低、占地面積小的優點，主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水.應用范圍:主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水。

二、型號意義

25LG3-10
25-口徑
LG-高層建筑多級給水泵
3-流量(m3/n)

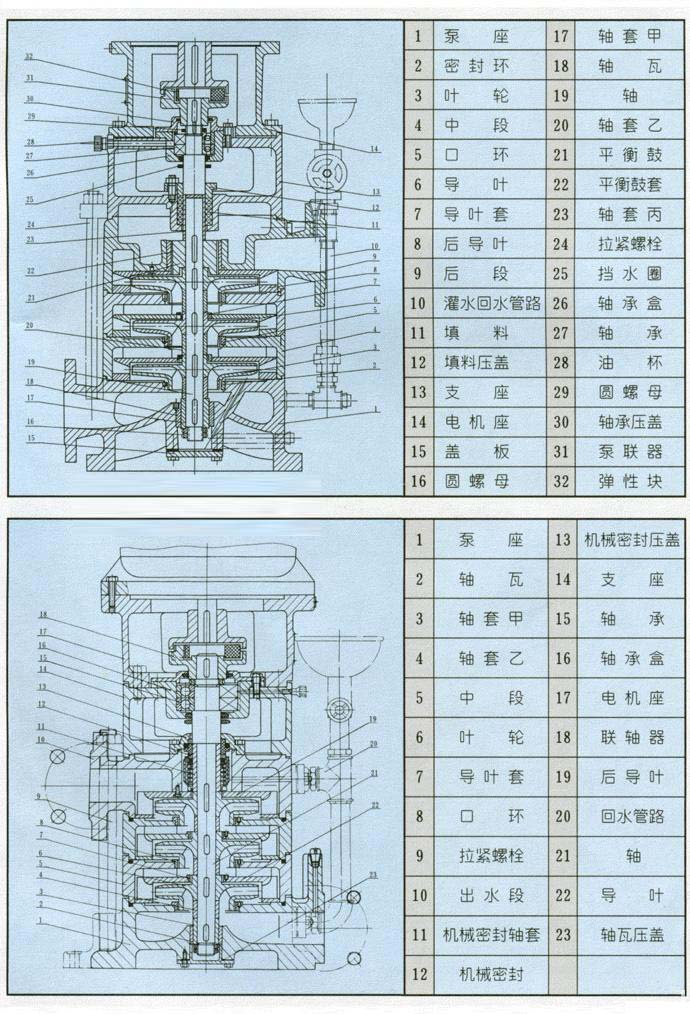

三、結構圖

四、技術特性

1、使用的介質應類似水，運動粘度＜150mm/s，且無堅硬顆粒，無腐蝕性質；
2、***大系統工作壓力≤2.5MPa；、
3、介質使用溫度-15℃~+105℃；
4、周圍環境溫度≤40℃，相對濕度低于95%

五、結構特點

1、本系列泵為立式、多級、節段式結構，用螺栓把進水段、中段、出水段緊固成一體，泵每級裝一個葉輪及導葉，其軸向力采用水力平衡，殘余軸向力由一個或一對球軸承承受；
2、泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用；
3、軸封采用特殊設計的機械密封，如需拆機械密封時，不需拆下電機，把中間夾殼聯軸器拆開就可取出密封件，具有更換維修方便的優點；
4、泵的傳動是通過夾殼聯軸器由立式電動機驅動，從電機端看，泵為順時針方向旋轉；
5、泵的吸入口在下方，出水口在上方，其相對位置可根據用戶的要求選擇0°、90°、180°、270°之一進行裝配出廠，一般泵180°出廠；
6、裝配無需調整，拆裝方便；
7、電機可配標準Y(Y2)系列型號。

六、安裝拆卸

七、性能參數

型號	流　量 (m3/h)	揚　程 (m)	轉　速 (r/min)	功　率(kW)		效　率 (%)	必　需汽蝕余量	葉輪外徑 (mm)
型號	流　量 (m3/h)	揚　程 (m)	轉　速 (r/min)	軸功率	電機功率	效　率 (%)	必　需汽蝕余量	葉輪外徑 (mm)
25LG3-10×2	3.0	20	2900	0.39	0.75	42	2	98
25LG3-10×3	3.0	30	2900	0.58	1.1	42	2	98
25LG3-10×4	3.0	40	2900	0.78	1.5	42	2	98
25LG3-10×5	3.0	50	2900	0.97	1.5	42	2	98
25LG3-10×6	3.0	60	2900	1.17	2.2	42	2	98
25LG3-10×7	3.0	70	2900	1.36	2.2	42	2	98
25LG3-10×8	3.0	80	2900	1.56	2.2	42	2	98
25LG3-10×9	3.0	90	2900	1.75	2.2	42	2	98
25LG3-10×10	3.0	100	2900	1.95	3	42	2	98
25LG3-10×11	3.0	110	2900	2.14	3	42	2	98
25LG3-10×12	3.0	120	2900	2.33	4	42	2	98
25LG3-10×13	3.0	130	2900	2.53	4	42	2	98
25LG3-10×14	3.0	140	2900	2.72	4	42	2	98
25LG3-10×15	3.0	150	2900	2.92	4	42	2	98
32LG6.5-15×2	6.5	30	2900	1.00	1.5	53	2.4	116
32LG6.5-15×3	6.5	45	2900	1.50	2.2	53	2.4	116
32LG6.5-15×4	6.5	60	2900	2.00	3	53	2.4	116
32LG6.5-15×5	6.5	75	2900	2.50	4	53	2.4	116
32LG6.5-15×6	6.5	90	2900	3.00	4	53	2.4	116
32LG6.5-15×7	6.5	105	2900	3.50	5.5	53	2.4	116
32LG6.5-15×8	6.5	120	2900	4.00	5.5	53	2.4	116
40LG12-15×2	12	30	2900	1.63	2.2	60	2.9	120
40LG12-15×3	12	45	2900	2.45	3	60	2.9	120
40LG12-15×4	12	60	2900	3.27	4	60	2.9	120
40LG12-15×5	12	75	2900	4.08	5.5	60	2.9	120
40LG12-15×6	12	90	2900	4.90	5.5	60	2.9	120
40LG12-15×7	12	105	2900	5.72	7.5	60	2.9	120
40LG12-15×8	12	120	2900	6.54	7.5	60	2.9	120
50LG24-20×2	24	40	2950	3.79	5.5	69	3.15	134
50LG24-20×3	24	60	2950	5.68	7.5	69	3.15	134
50LG24-20×4	24	80	2950	7.58	11	69	3.15	134
50LG24-20×5	24	100	2950	9.47	11	69	3.15	134
50LG24-20×6	24	120	2950	11.37	15	69	3.15	134
65LG36-20×2	36	40	2950	5.41	7.5	72.5	3.4	136
65LG36-20×3	36	60	2950	8.11	11	72.5	3.4	136
65LG36-20×4	36	80	2950	10.82	15	72.5	3.4	136
65LG36-20×5	36	100	2950	13.52	18.5	72.5	3.4	136
65LG36-20×6	36	120	2950	16.23	22	72.5	3.4	136
80LG50-20×2	50	40	2950	7.26	11	75	3.8	135
80LG50-20×3	50	60	2950	10.89	15	75	3.8	135
80LG50-20×4	50	80	2950	14.52	18.5	75	3.8	135
80LG50-20×5	50	100	2950	18.16	22	75	3.8	135
80LG50-20×6	50	120	2950	21.78	30	75	3.8	135
