一、產品概述

IH系列化工泵為單級單吸懸臂式離心泵，其標記，額定性能點和尺寸等效采用國際標準ISO2858—1975（E），是國家確定替代F型耐腐蝕離心泵的高效節能、更新?lián)Q代產品。IH型泵廣泛地適用于化工、石油、冶金、電力、造紙、食品、制藥、合成纖維等工業部門，用于輸送腐蝕性的或不允許污染的介質。

IH系列泵的性能參數為：流量為6.3~400米3/小時，揚程為5~125米。該系列泵輸送介質的溫度一般為-20℃和105℃，必要時采取適當?shù)拇胧奢斔透邷囟鹊慕橘|(zhì)泵出口的***高壓力不得超過1。6Mpa。

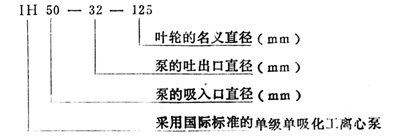

二、型號意義

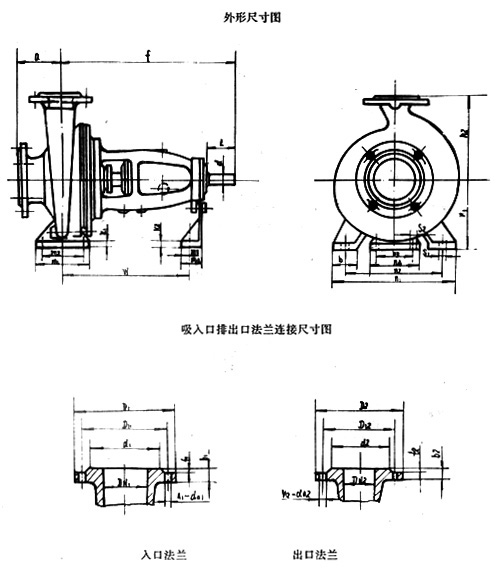

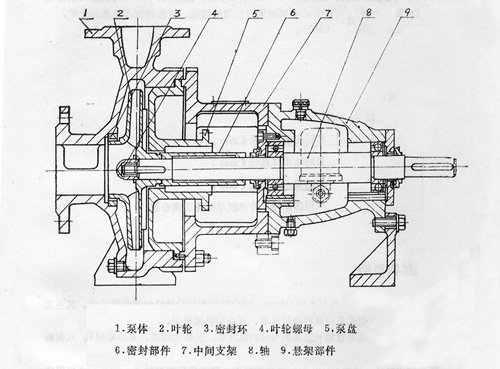

三、結構圖

四、技術特性


IH系列單級單吸熱水離心泵，是根據國際標準ISO2858、ISO3069、ISO3661所規定的額定性能和尺寸設計的，其主要零、部件有：泵體、泵蓋、葉輪、軸、軸套和懸架部件等。
該系列泵采用后開門結構，設計有加長聯軸器，不需拆卸管路系統和電動機，只需拆下加長聯軸器的中間聯接件可以進行維修。
葉輪是閉式葉輪，帶有副葉片用以平衡軸向力，軸承采用滾動軸承，潤滑方式采用稀油潤滑。
泵的軸封型式采用填料密封或單、雙端面機械密封。
泵的傳動是通過加長聯軸器與電動機直聯。從驅動端看，泵為順時針?lè)较蛐D(zhuǎn)。

五、結構特點

六、安裝拆卸

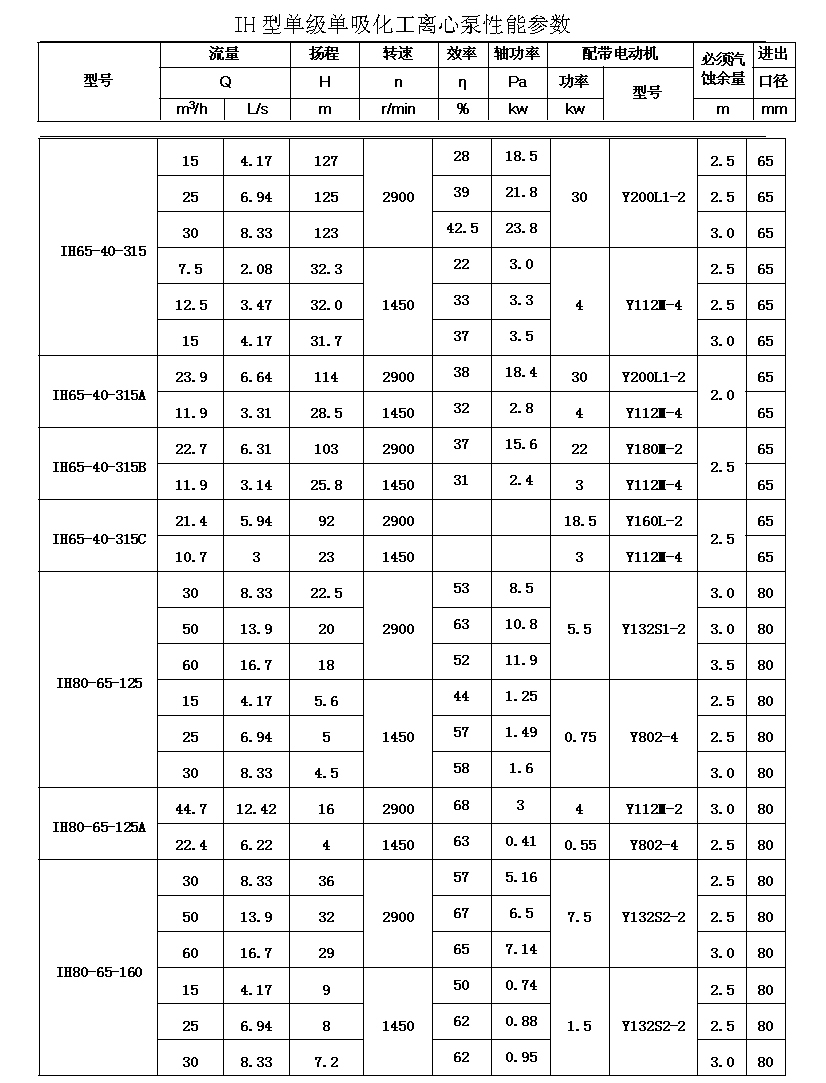

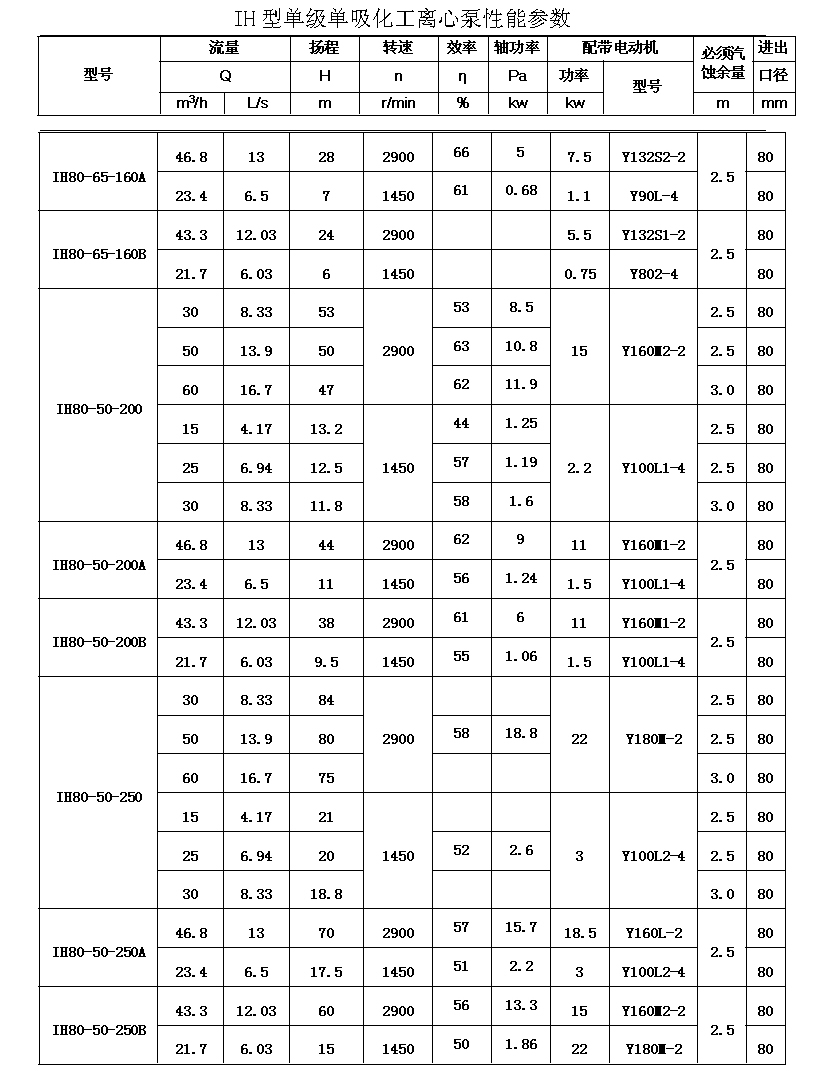

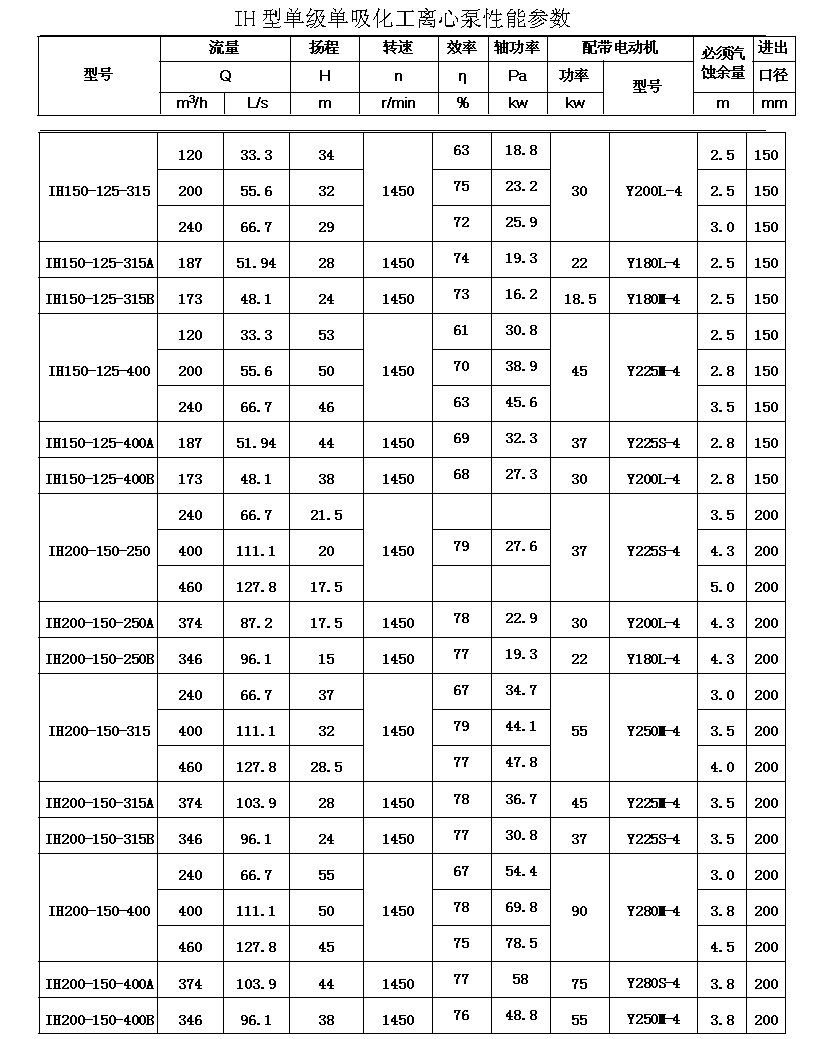

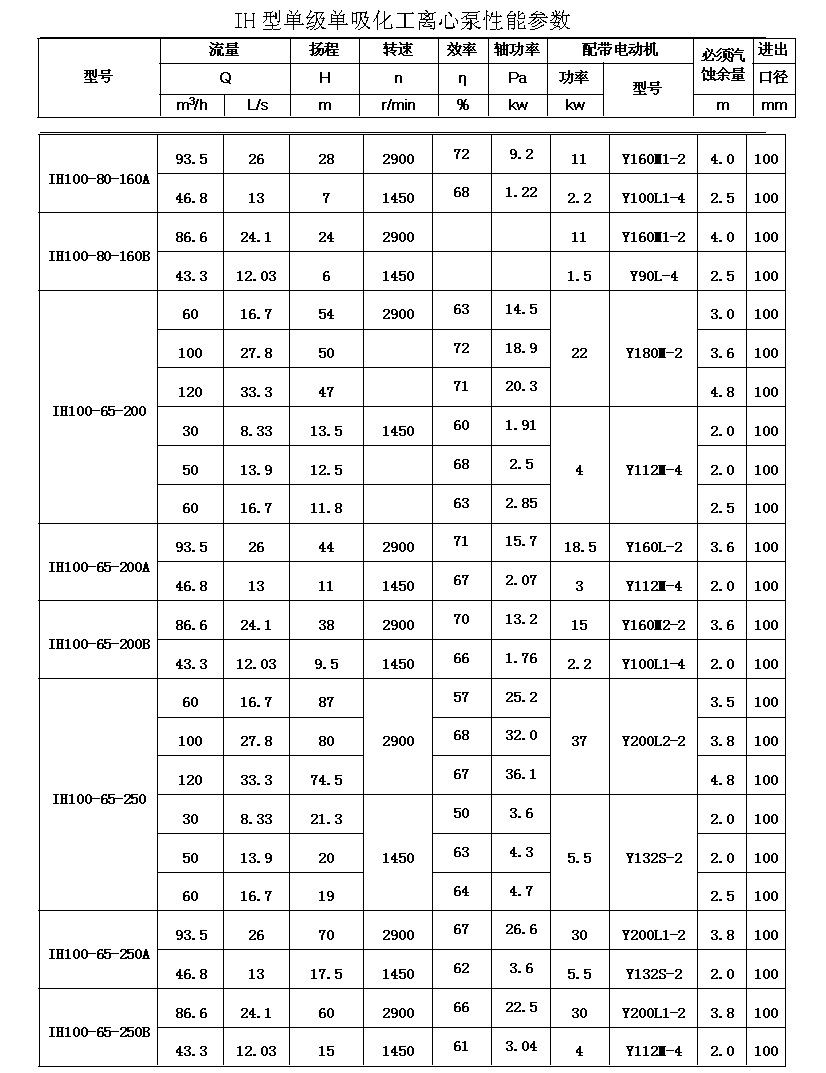

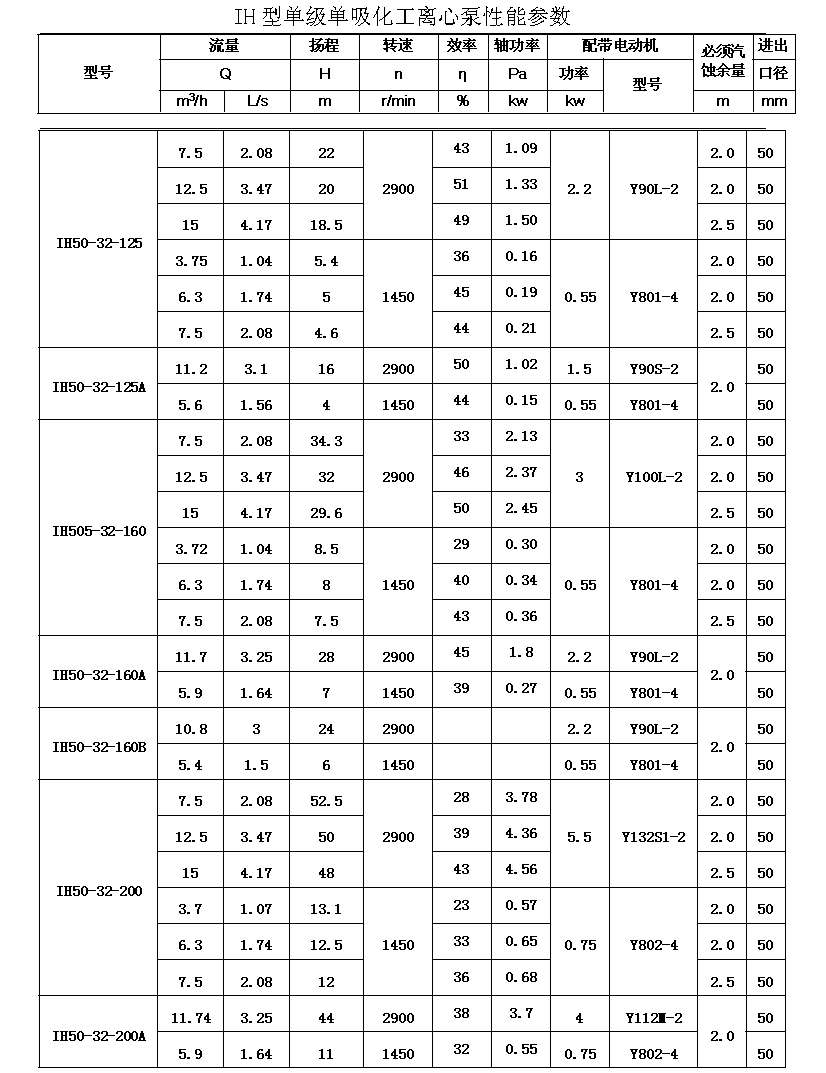

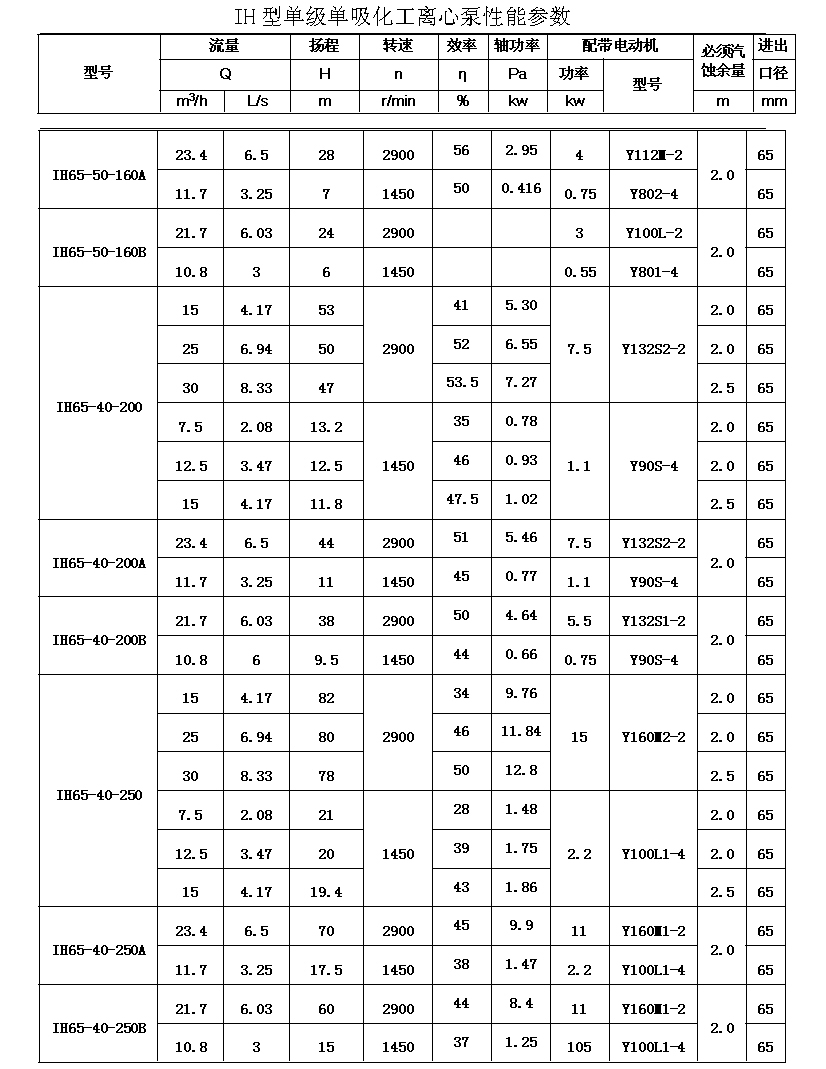

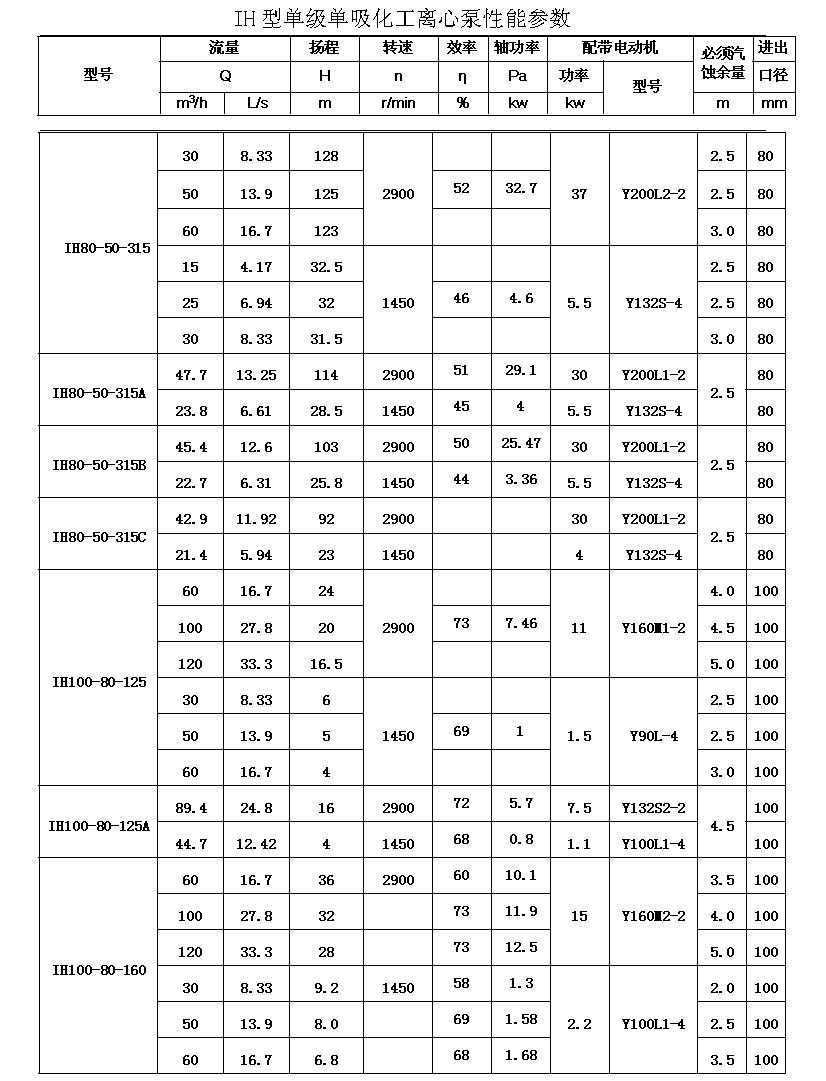

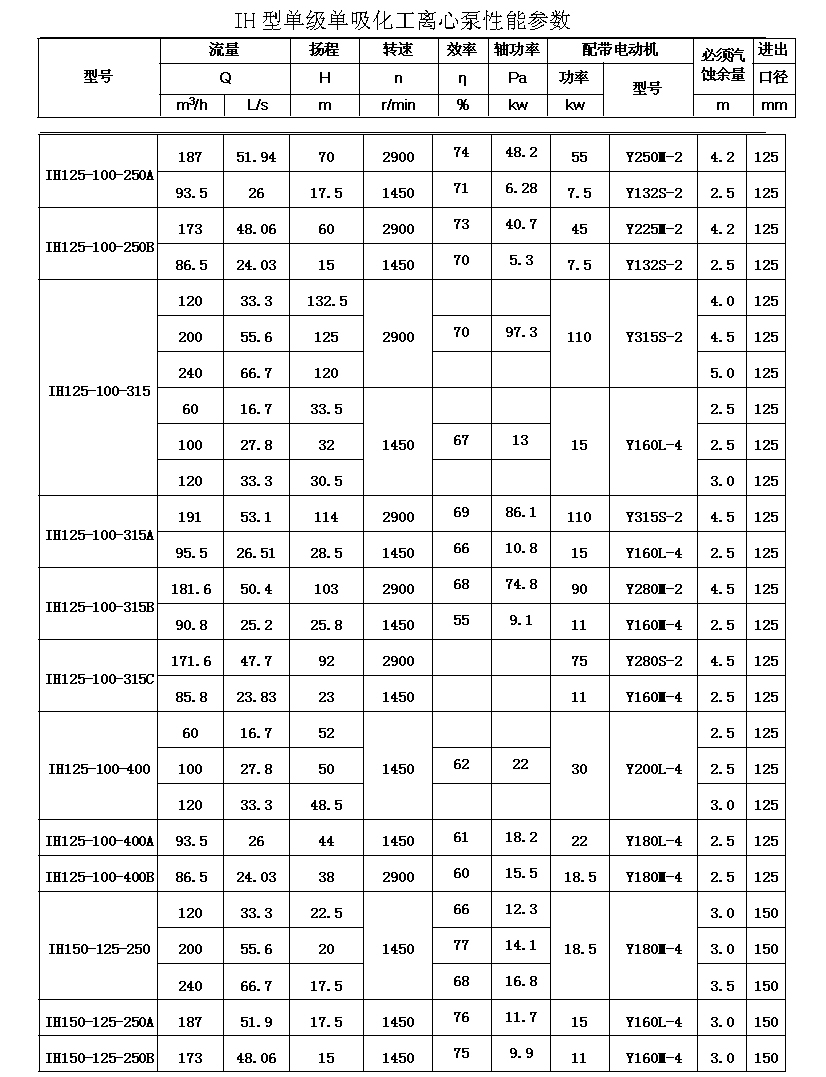

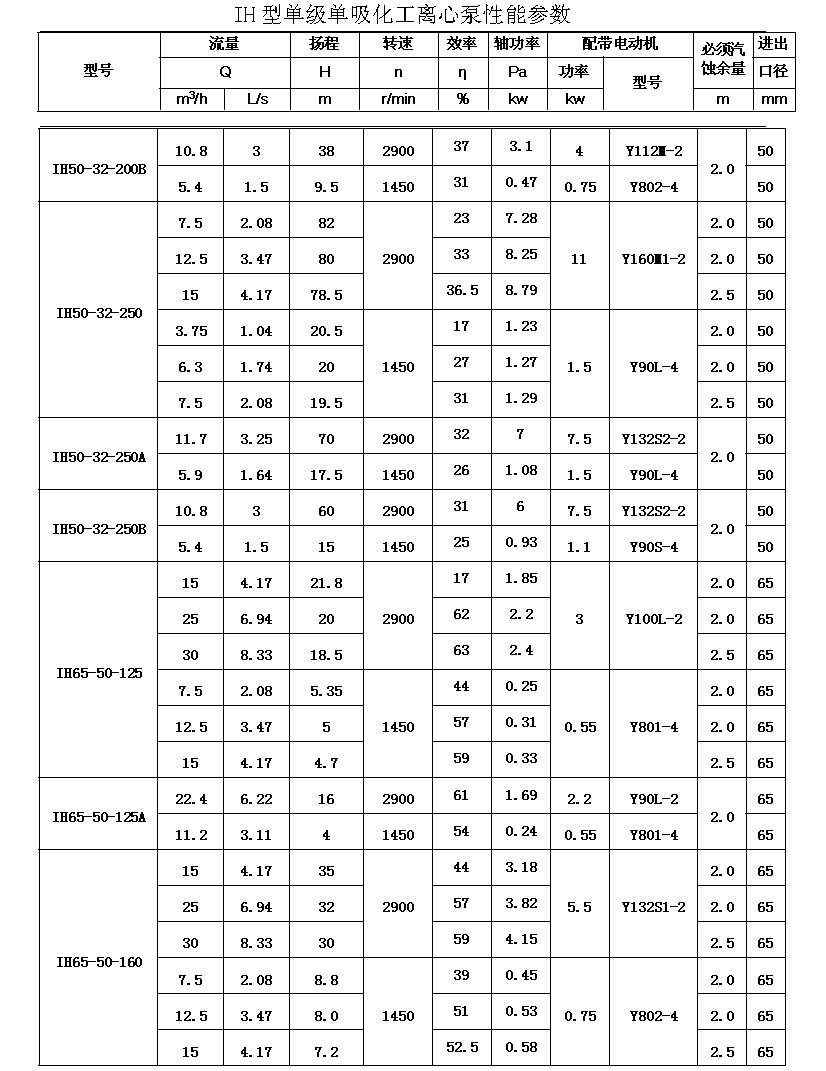

七、性能參數
