一、產品概述

    IS型泵是臥式單級單吸清水離心泵，供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。 IS型泵系根據國際標準ISO2858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。

二、型號意義

三、結構圖

四、技術特性

    1.IS型泵系單級單吸離心泵，采用國際標準ISO2858設計，是BA型水泵的更新?lián)Q代產品，適用工業和城市給水、排水，亦可用于農業排灌。供輸送清水或物理及化學性質類似清水的其它液體之用，溫度不超過80℃。ISR型是根據國際標準ISO2858所規定的性能和尺寸設計的系列熱水泵，適用于熱水鍋爐給水，熱水循環系統，亦可用于工業和城市給水、排灌，但溫度不超過150℃。

   2.IS(R)性能范圍(按設計點計)：
      轉速：2900r/min和1450r/min
      進口直徑：50－200mm
      流量：6.3-400mm3/h
      揚程：5-125m

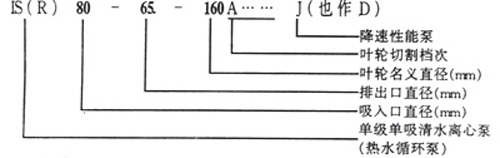

   3.泵的標記(例如IS(R)80－65－160)：

    4.泵的選型：用戶在選擇水泵的規格時，應注意以下幾點：

     (1)選用水泵的流量應小于水井或其它水源的正常產水量，并適當考慮枯水季節。
     (2)選用水泵的揚程應按實際需要的揚程，并考慮水泵的管路損失。
     (3)選用水泵時應考試輸送液體的溫度，要小于規定的溫度值。
     (4)選用水泵時應考慮水泵的安裝高度，即被吸液面***水泵軸線的垂直距離，要小于水泵規定的高度：
     水泵安裝高度Hsz的估算：
     Hsz≤Hv-Fv-ΔHs-[NPSH]
     Hsz≤10.09-ΔHs-[NPSH]
     式中：Hv=10.33(m)標準大氣壓力。(水柱)
     Fv=0.24(m)常溫清水(20℃)的汽水壓力(水柱)
     ΔHs=吸入管路損失，據實際情況計算。
     [NPSH]＝允許的汽蝕余量。
     [NPSH]＝[NPSH]r+0.3(m)
     [NPSH]r=性能參數表上給定的必需汽蝕余量。

五、結構特點

   IS80-65-160A
   IS-單級單吸清水離心泵
   80-吸入口直徑
   65-排出口直徑
   A-葉輪外徑經***次切割

六、安裝拆卸

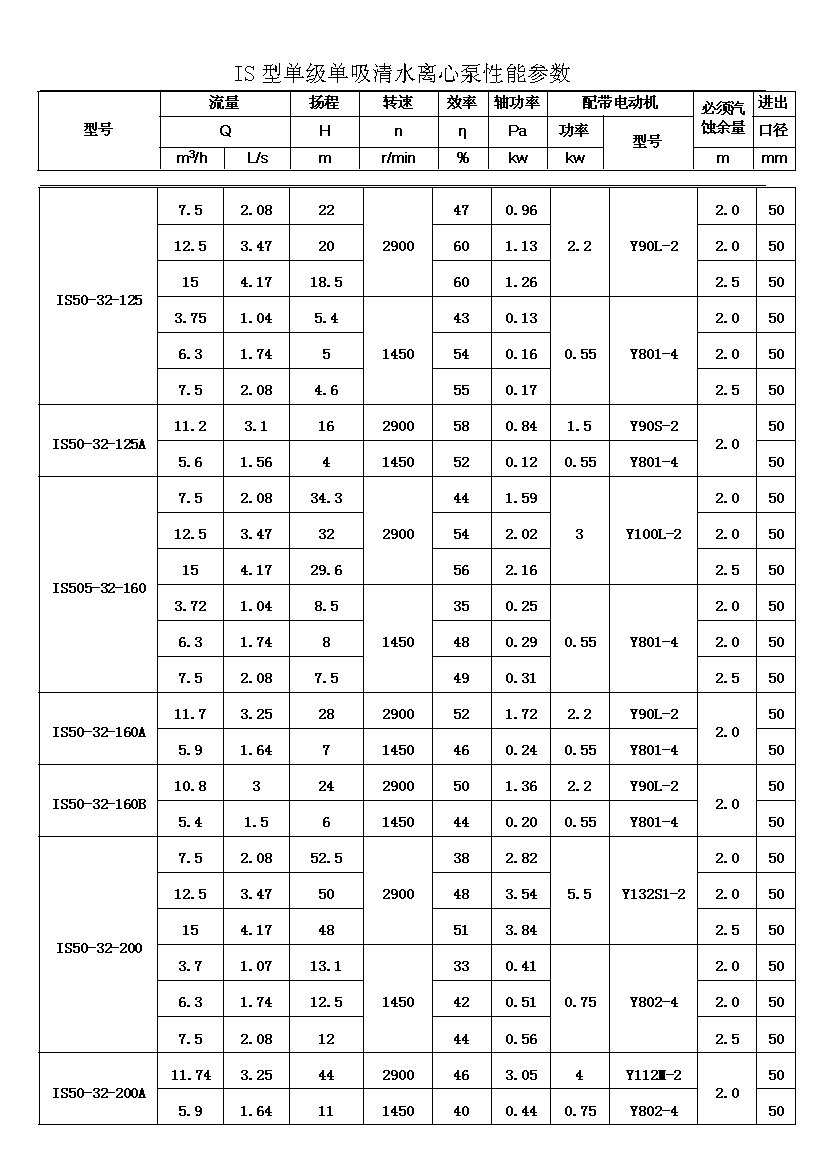

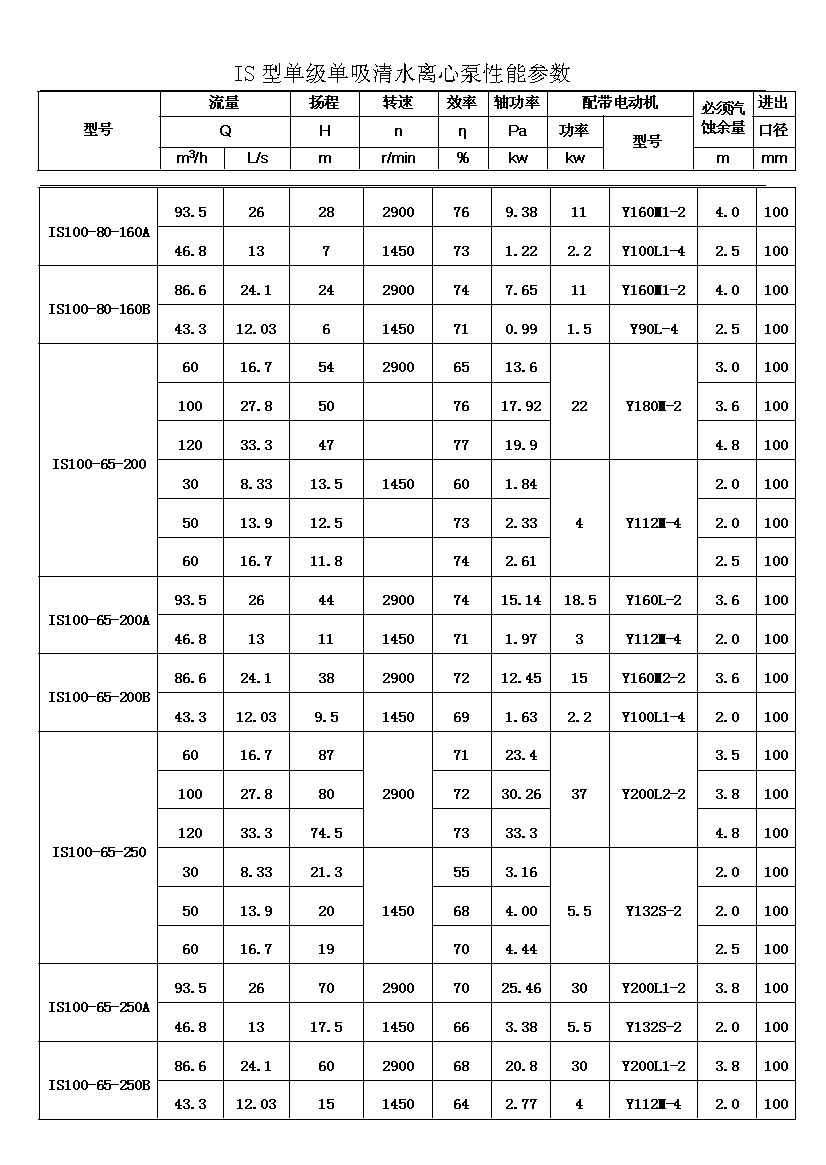

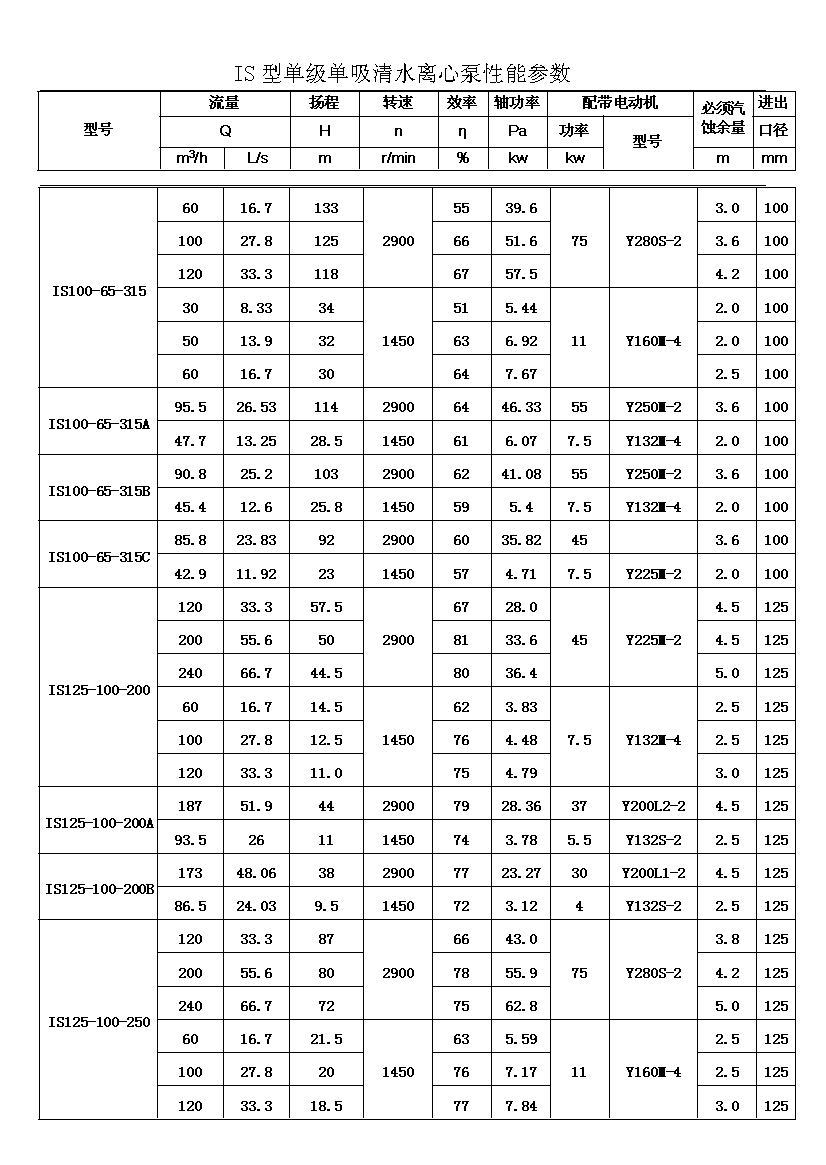

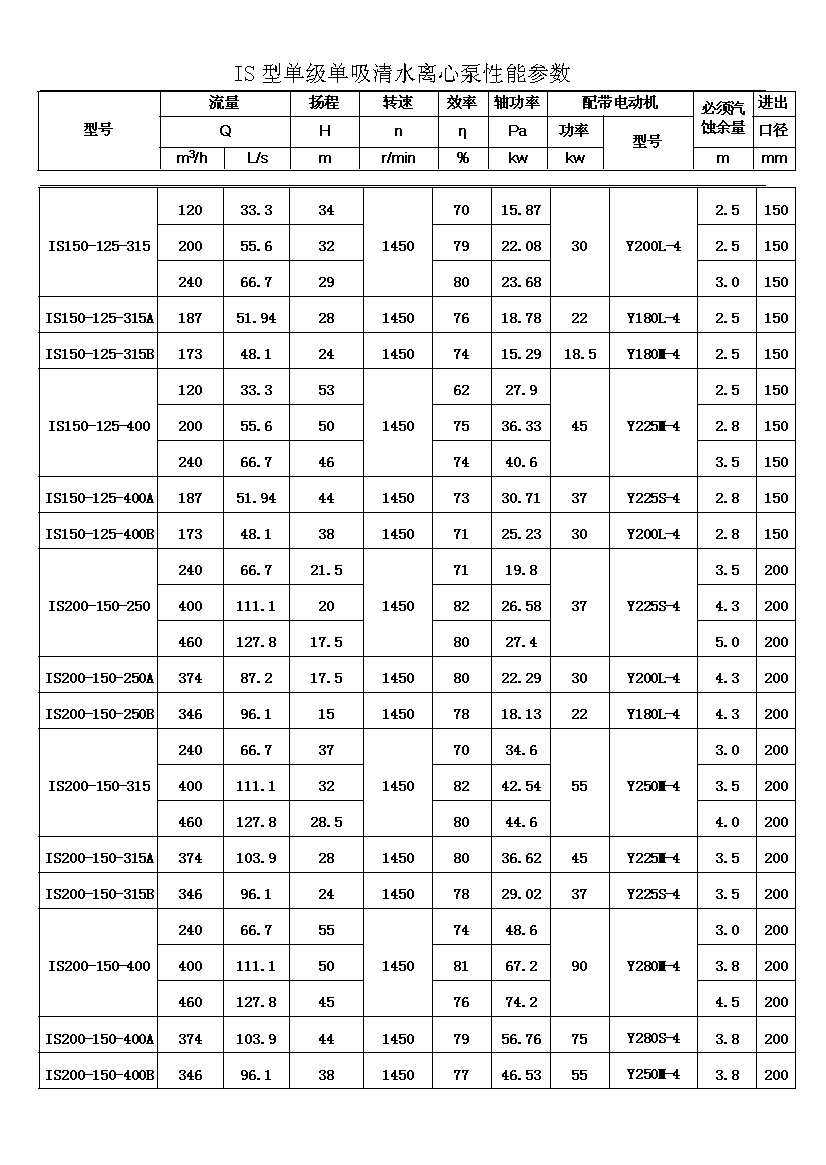

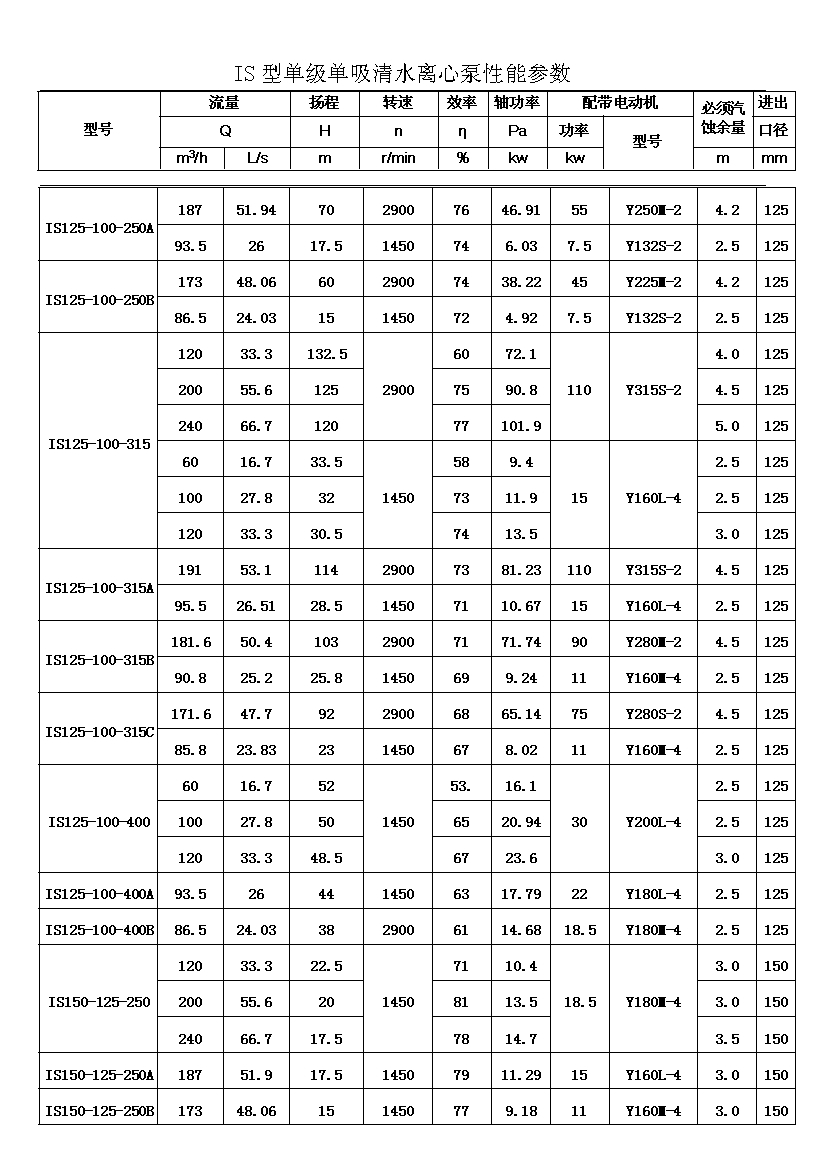

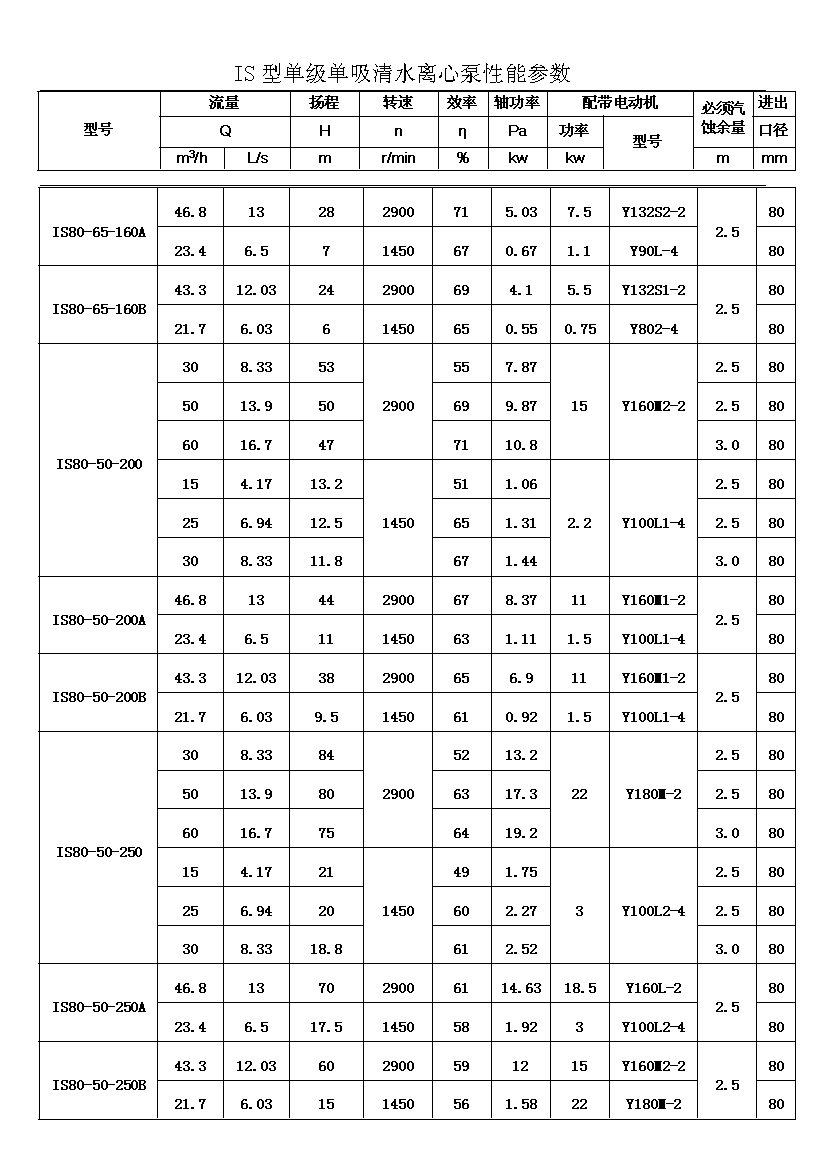

七、性能參數
