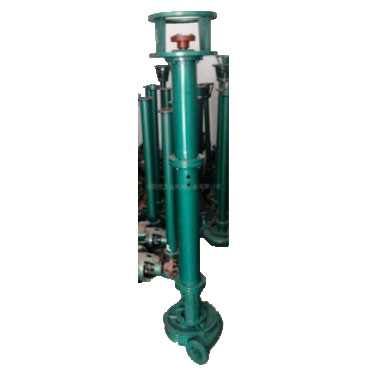

一、產品概述

 YHJL型漿泵是我廠根據用戶實際使用情況經過多次改進而定型的立式漿泵，產品具有壽命長、結構簡單、安全可靠、價格低廉等優點，廣泛應用于建材、造紙、紡織及礦山輸送糊狀礦漿、濃稠液體和河道清淤工程，尤其是混凝土攪拌站配合砂石分離機回收漿水、刷洗攪拌車輛的***佳設備。

二、型號意義

 YHJL60/25×1.5
 YH—銀河廠家標志
 J—漿泵
 L—立式
 60/25—流量/揚程
  ×1.5—液下深度1.5米（液下深度可根據用戶實際情況而改變）

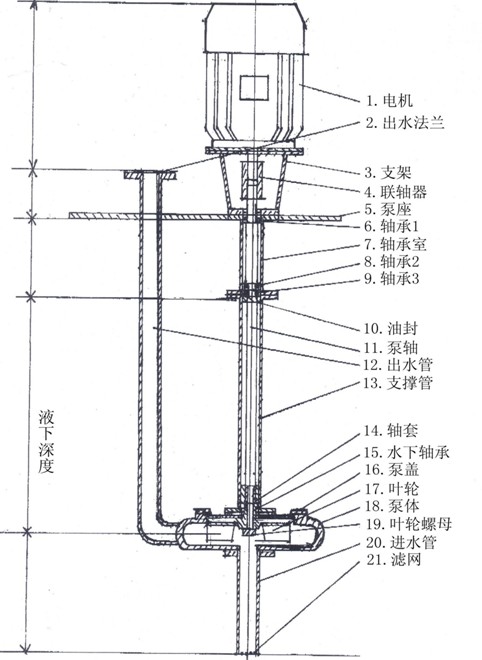

三、結構圖

四、技術特性

五、結構特點

（1）加大了泵軸及軸承的承載能力；過流部分承磨件采用了耐磨鑄件，使用壽命較長。
（2）以結構簡單、維修方便為主，該泵的過流部分由原來的四部分變?yōu)槿糠?，由泵體、葉輪和護板組成。
（3）全部取消了軸向密封，結束了因骨架油封損壞引起的再修現象。
（4）徹底解決因漿液沉淀造成燒電機現象。

六、安裝拆卸

（1）拆卸和組裝按總裝配圖進行。
（2）泵要垂直安裝并固定牢靠，出水管道不能依靠泵體固定，管道要有自己獨立的支撐系統。
（3）應掌握運轉周期，定期加注黃油、更換備件和軸承以防事故。
（4）進漿量過少或砂石顆粒過大，不宜運行，以免引起震動和料漿沉淀。
（5）長時間停泵時應用清水沖洗以防漿液沉淀堵塞，再次啟動前要手動盤活聯軸器5—10分鐘。絕對禁止強行啟動電機。
（6）YHJL泵轉向自電機方向看為順時針方向。
(7)該泵與電機配套前應接線起動電機，看清電機轉向與泵轉向要求相同時即可安裝，嚴禁水泵倒轉。
（8）泵聯器與電聯器之間要保留2-3mm間隙。
（9）漿泵在露天工作時，電機須就近裝有電路熔斷器及開關，防止葉輪雜物卡死時燒壞電機；并加裝防護罩以防雨水等侵入。
（10）泵在啟動前，泵體應完全侵入流動的液體中后，方能啟動電機。

七、性能參數
