一、產品概述

XJR系列電機軟起動柜是我公司自主研發的新產品，是國內***不需要旁路接觸器的軟起動柜產品，系列產品擺脫外置旁路接線帶來的許多成本，是軟起動應用向經濟性、實用性、便     利性的新突破，是軟起動應用走向普及的典范。
XJR系列產品適用于三相交流異步機（鼠籠式電機）的起動控制和保護，產品規格有22kW~800 kW，可滿足三相380V電動機的頻繁起動，適應海拔高度達到2200米的地區。

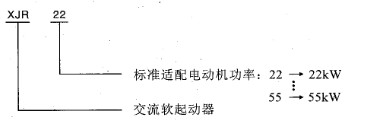

二、型號意義

三、結構圖

四、技術特性

1、保護功能強大：具有過載、過壓、欠壓、過流、短路、對地、過熱、進出線缺相等多項保護功能。

2、使用壽命長，維護成本低：不用旁路接觸器，從起動、運轉到停車全過程由晶閘管近似***的無觸點控制技術來實現，起動柜使用壽命大大延長，維護成本大大下降。

3、適用范圍廣：主電路無機械開關，所以工作過程中無觸點、無電弧、無明火、可適應煙、塵等惡劣環境。

4、操作簡單，新老電工都易上手：起動時間、起動電壓、起動電流的調節只需要在電位器上用“起子”旋轉調節即可，操作簡明直觀，避免了數據設置和代碼管理的復雜適應過程，不管新老電工都能應用自如。

5、體積小、重量輕：產品體積小、重量只有自藕減壓起動箱的三分之一左右，特別方便對老設備的改造；部分產品可直接掛在墻壁上就可使用。

6、質量可靠：采用領先的智能控制技術和嚴酷的出廠實驗，產品使用可靠度***。

7、節能降耗：貴州客戶實驗，碎石加工廠由自藕式起動柜改為使用7臺XJR電機軟起動控制柜（在線式節能型）后，每月節約電費3000元以上。注：7臺控制柜功率大小不同。節能王：一年內節約的電費足以抵消起動柜購買價。

8、隨時起動，不受***：本起動柜根據需要隨時起動，不受冷卻***。例：自藕式起動柜每小時起動次數不能超過2次。

五、結構特點

六、安裝拆卸

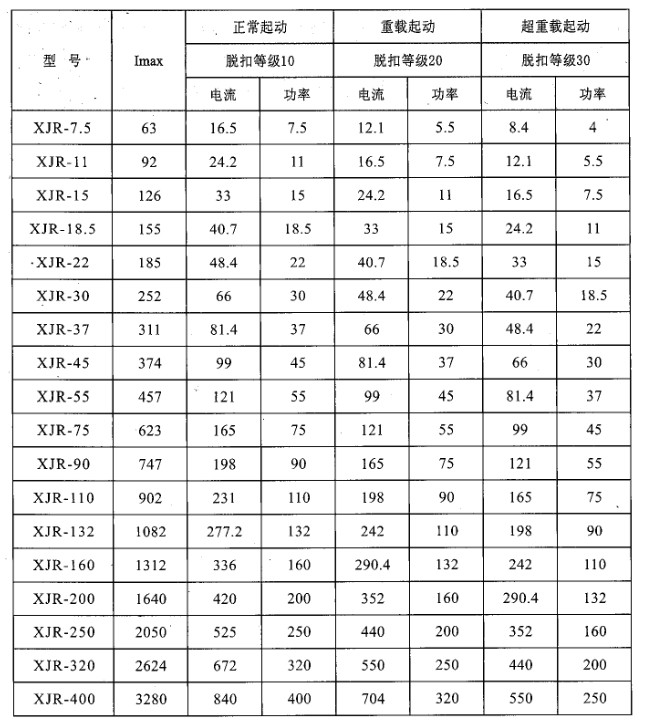

七、性能參數
